Замена сцепления на Шкода Октавия А5 – время пришло

Ремонт
Замена сцепления на Шкода Октавия А5 – время пришло

Плохо переключаются передачи, периодический скрежет в коробке передач и запах гари – такие комментарии выдал нам владелец Октавии. Подозрение сразу падает на сцепление, и при дальнейшем опросе оказывается, что меняли его давно. Решено – загоняем машину в ремонтную зону, сегодня у нас замена сцепления на Шкода Октавия А5.

Дано:

  • Автомобиль: Skoda Oktavia
  • Год выпуска: 2011
  • Модельный год: 2011
  • Двигатель: BSE (1.6 л., 1595 куб. см., 102 л.с.)
  • Особенности ДВС: 4 цилиндра, MPI
  • Коробка передач: FVN (механика, 5 ступеней, модификация 0AF)
  • Пробег: 160 213 километров

Для начала подключаем сканер, проводим диагностику, рисуем для себя картину состояния всей машины в целом. Составляем диагностический отчёт и откладываем его в сторону, теперь наша задача замена сцепления на Шкоде Октавия А5.

Попав в ремонтную зону Октавия получает положенную порцию диагностики
Попав в ремонтную зону Октавия получает положенную порцию диагностики

Начинаем с удаления воздушного фильтра, аккумулятора и всевозможных шлангов, нам нужно добраться к тросам переключения передач.

Пробираемся к дросселю переключения передач Шкода Октавия
Пробираемся к тросам переключения передач Шкода Октавия

Отсоединяем тросы и откручиваем гидравлический цилиндр сцепления. Не разъединяя трубопровод, отводим его в сторону.

Демонтируем дроссель переключения передач и гидравлический цилиндр сцепления Шкода Октавия
Демонтируем тросы переключения передач и гидравлический цилиндр сцепления Шкода Октавия

Далее снимаем колеса, на правом колесе тормозной диск прикручен непонятным болтом, какие-то мастера использовали всё, что было под рукой.

Снимаем колёса и видим, в ступице болт, которого здесь быть не должно
Снимаем колёса и видим, в болт, которого здесь быть не должно

Выкручиваем болты крепления приводов. В этом нам помогает длиииииииииная насадка многогранник М8.

Выкручиваем крепёжные винты ???? с помощью длииииииииной насадки
Выкручиваем крепёжные болты с помощью длииииииииной насадки

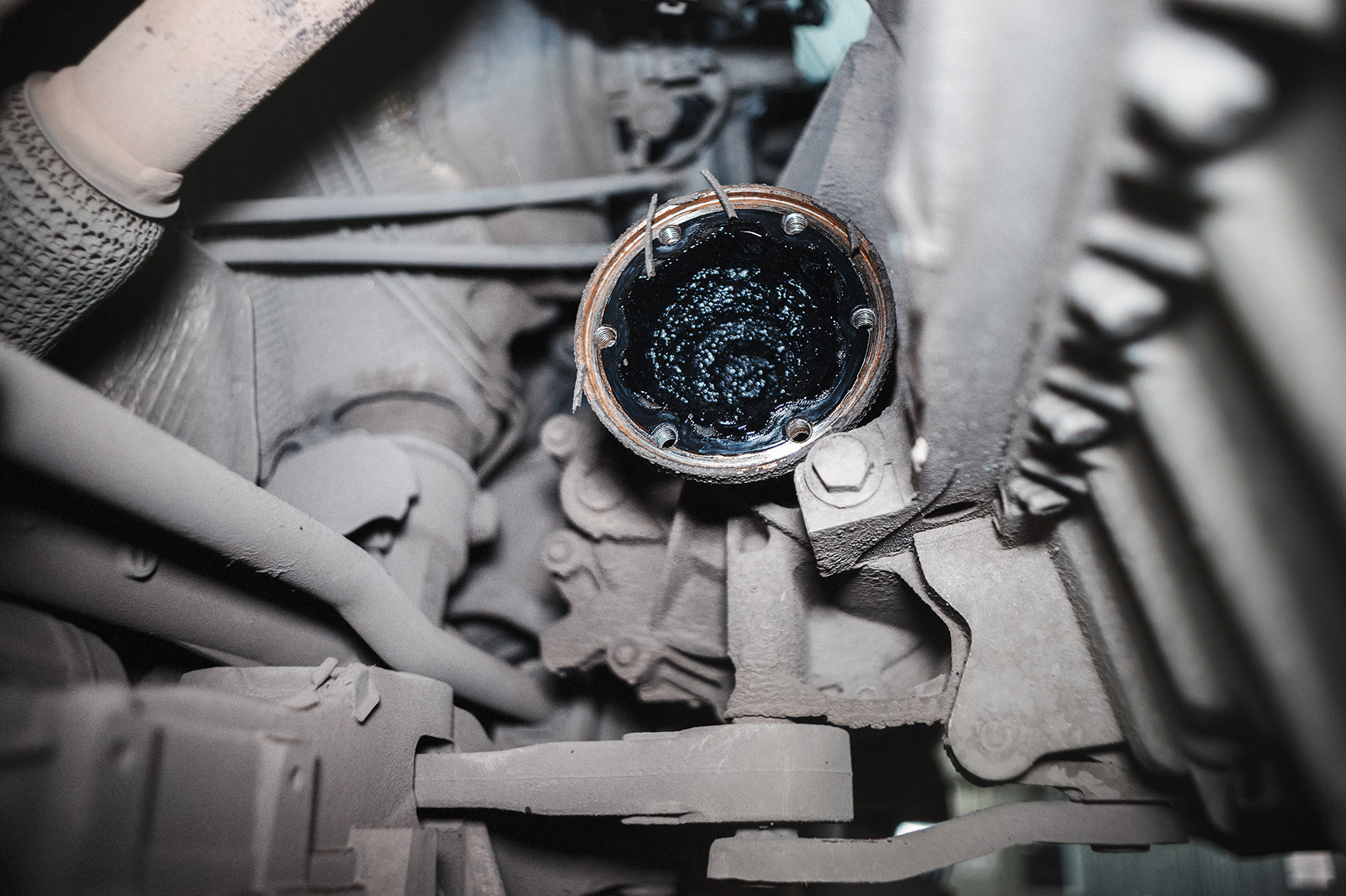

Винты откручены, вытаскиваем приводные валы и откладываем их в сторону.

Винты откручены, вытаскиваем приводные валы и убираем их в сторону
Винты откручены, вытаскиваем приводные валы и убираем их в сторону

Выкручиваем пробку и сливаем масло из коробки передач, чтоб замена сцепления на Шкода Октавия А5 прошла чисто, т.к. следующим шагом у нас будет демонтаж фланца правого приводного вала.

Выкручиваем пробку и сливаем масло из коробки передач Шкода Октавия
Выкручиваем пробку и сливаем масло из коробки передач Шкода Октавия

Открутив болт с конической головкой, снимаем фланец правого приводного вала.

Снимаем правый фланец приводного вала Шкода Октавия, дабы облегчить себе жизнь
Снимаем правый фланец приводного вала Шкода Октавия, дабы облегчить себе жизнь

Устанавливаем на корпусе машины траверсу и вывешиваем на ней двигатель Шкода Октавия.

Вывешиваем двигатель Шкода Октавия А5 на траверсе
Вывешиваем двигатель Шкода Октавия А5 на траверсе

Для Октавии в кузове А5 нужны специфические опоры для траверсы.

Октавия в кузове А5 требует специфических опор для траверсы
Октавия в кузове А5 требует специфических опор для траверсы

Отсоединяем кронштейн опоры двигателя от самой опоры и от коробки передач.

Отсоединяем кронштейн опоры двигателя Шкода Октавия от опоры и от коробки передач
Отсоединяем кронштейн опоры двигателя Шкода Октавия от опоры и от коробки передач
Кронштейн опоры двигателя Шкода Октавия на отдыхе
Кронштейн опоры двигателя Шкода Октавия на отдыхе

Подпираем коробку передач гидростойкой, откручиваем крепёжные болты и извлекаем коробку из недр подкапотного пространства.

Подпираем гидростойкой коробку передач Шкода Октавия А5, откручиваем болты, извлекаем коробку из подкапотного пространства
Подпираем гидростойкой коробку передач Шкода Октавия А5, откручиваем болты, извлекаем коробку из подкапотного пространства

Замена сцепления на Шкода Октавия А5 в знаковом моменте: наше личное знакомство и первое рукопожатие.

Здравствуй сцепление Шкода Октавия А5!
Здравствуй сцепление Шкода Октавия А5!

Откручиваем сцепление, видим его состояние и тут же переходим к осмотру маховика на предмет повреждений. Он в целости и сохранности, чего не скажешь о сцеплении Октавии.

Маховик двигателя Шкода Октавия оказался крепким орешком - на нём никаких повреждений
Маховик двигателя Шкода Октавия оказался крепким орешком – на нём никаких повреждений

Теперь вернёмся к нашим баранам, замена сцепления на Шкода Октавия А5 нужна была образно выражаясь “вчера”.

Замена сцепления на Шкода Октавия А5 нужна была "вчера"
Замена сцепления на Шкода Октавия А5 нужна была “вчера”

Фрикционные накладки на диске сцепления стёрлись и позволили заклепкам заниматься не своими обязанностями, прогрызая борозды на нажимном диске, а заодно снижая коэффициент трения до критически малых величин

На диске сцепления Октавии заклепки оказались оторванными под действием нагрузок
На диске сцепления Октавии накладки оказались сточеными под действием нагрузок

Заклепки оставляли свой след в истории, вернее в нажимном диске.

Мечта каждой заклёпки диска сцепления Октавии оставить свой след на прижимном диске
Мечта каждой заклёпки диска сцепления Октавии оставить свой след на прижимном диске. “Здесь были мы”.

Когда-то поверхность выжимного подшипника была ровной.

Поверхность прижимного подшипника Октавии когда-то была ровной
Поверхность прижимного подшипника Октавии когда-то была ровной

Устанавливаем новую вилку сцепления с направляющей втулкой выжимного подшипника в корпус коробки передач Шкода Октавия.

Устанавливаем новую вилку сцепления Октавии в корпус коробки передач
Устанавливаем новую вилку сцепления Октавии в корпус коробки передач

Новый комплект со склада переносится к нам. Замена сцепления на Шкода Октавия А5 достигла своей кульминации.

Новый комплект со склада переносится к нам. Замена сцепления на Шкода Октавия А5 таки произойдёт
Новый комплект со склада переносится к нам. Замена сцепления на Шкода Октавия А5 таки произойдёт

Достаём специнструмент, он нужен для центровки ведомого диска.

При ремонте автомобилей концерна VAG специнструмент наше всё!
При ремонте автомобилей концерна VAG специнструмент наше всё!

Устанавливаем сцепление Октавии на отведённое производителем место.

Устанавливаем новое сцепление Октавии
Устанавливаем новое сцепление Октавии

Затягиваем крепёжные болты требуемым усилием. Всё как Эльза прописала.

Эльза сообщает момент, мы "динамим"
Эльза сообщает момент, мы “динамим”

Покрываем места болтовых соединений картера с коробкой передач смазкой.

К возвращению коробки передач Октавии готовы
К возвращению коробки передач Октавии готовы

Возвращаем на место коробку, прикручиваем приводные валы, колеса, воздушный фильтр, провода и датчики. Октавия готова продолжать движение по российским направлениям.

Итого: замена сцепления на Шкода Октавия А5 заняла 5 часов 30 минут. Стоимость работ под ключ составила 20 350 руб.
