Замена цепи ГРМ на Фольксваген Тигуан

Сегодня в Москве хорошая погода, это радует, можно гулять и наслаждаться солнцем, но у нас с механиком Алексеем замена цепи ГРМ на Фольксваген Тигуан. Владельцу не понравился звук цепи в работающем двигателе, диагностика двигателя Фольксваген Тигуан показала, что её нужно менять. Вообще прослеживается такая тенденция, что ремни ходят столько же сколько и цепи, а то и дольше. Разобраться в этом попробуем позже, а теперь за дело.

Дано:

  • Автомобиль: Volkswagen Tiguan
  • Год выпуска: 2012
  • Модельный год: 2012
  • Двигатель: CAVA (1.4 л., 1390 куб. см., 150 л.с.)
  • Особенности ДВС: 4 клапана на цилиндр, непосредственный впрыск, турбонагнетатель
  • Коробка передач: LJV (МКПП, 6 ступеней, модификация 0А6)
  • Преселективная КПП-робот DSG: Нет
  • Пробег: 70570 километров

Тигуан прошёл все этапы диагностики, можем менять цепь. Откручиваем правое колесо, оно нам мешает, и начинаем лихо избавляться от воздушного фильтра, охлаждающей жидкости, шлангов для этой жидкости, датчиков и жгутов проводки.

Мешающее колесо в сторону
Мешающее колесо в сторону

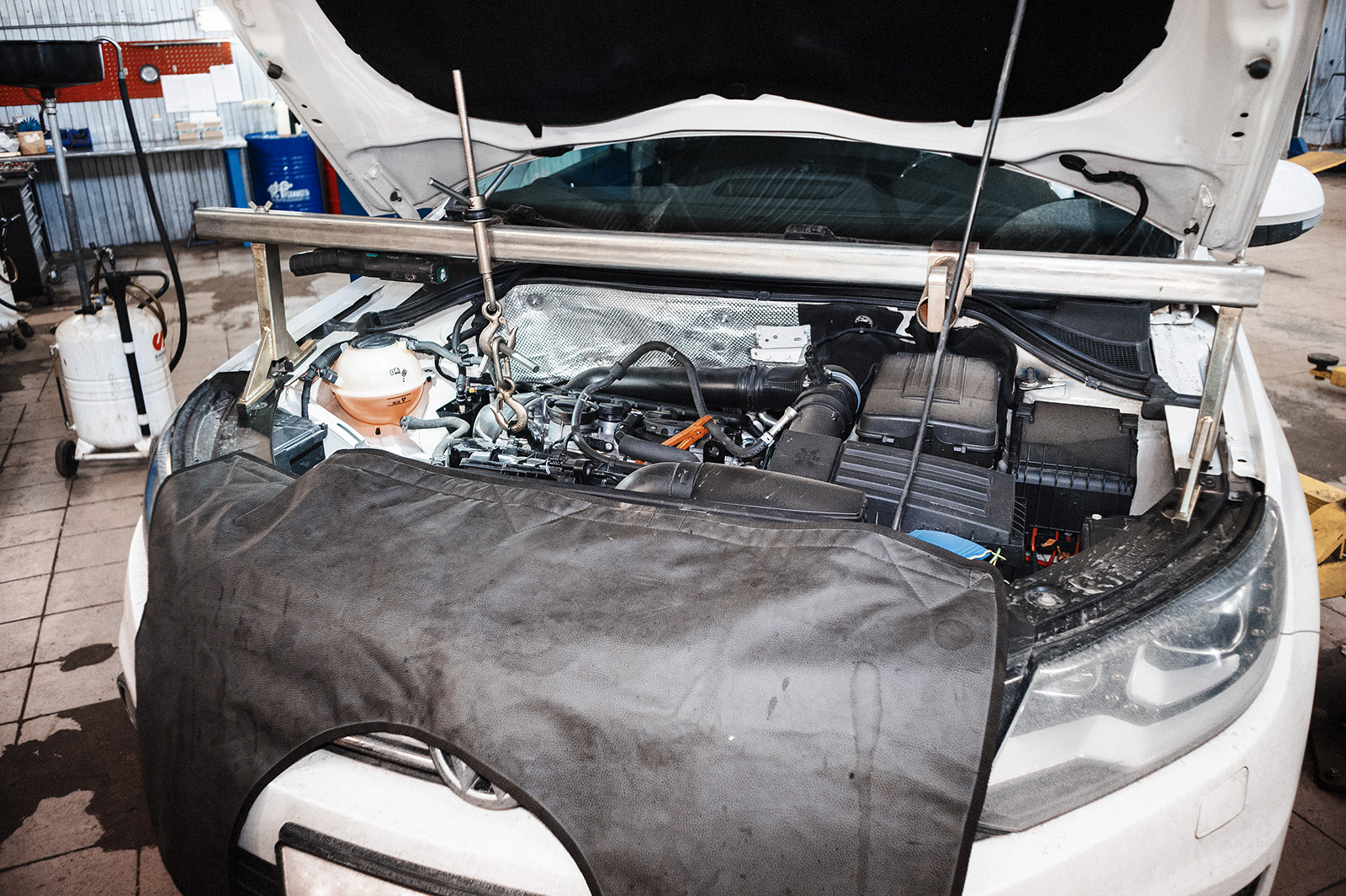

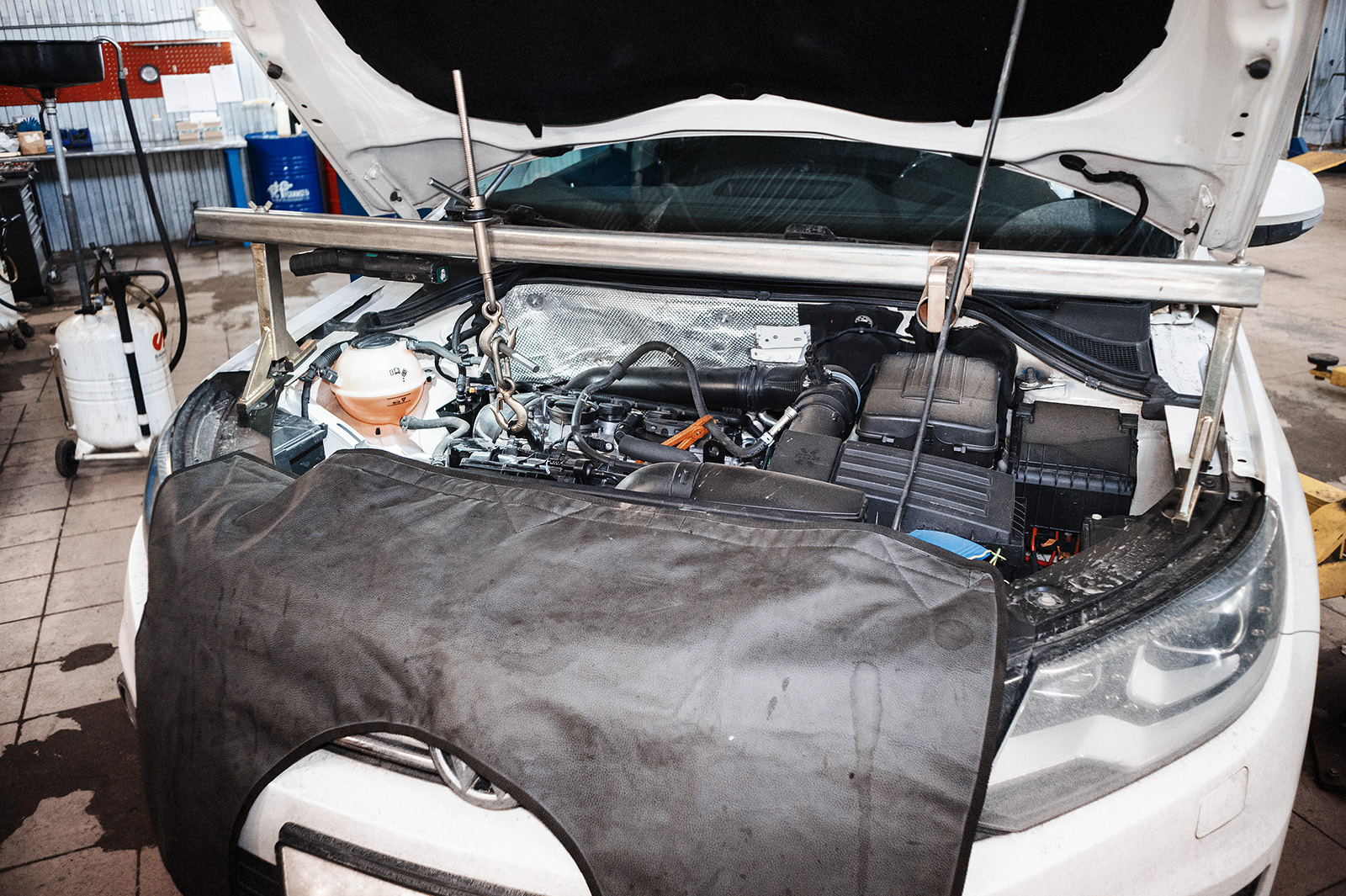

Вывешиваем двигатель Фольксваген Тигуан объёмом 1.4 литра на траверсе. Инженеры концерна VAG постарались, при таком объёме двигатель выдаёт 150 лошадиных сил, что всего на 20 лошадок меньше, чем двухлитровый старший товарищ.

Замена цепи ГРМ Фольксваген Тигуан продвигается. Вывешиваем двигатель Фольксваген Тигуан на траверсе
Замена цепи ГРМ Фольксваген Тигуан продвигается. Вывешиваем двигатель Фольксваген Тигуан на траверсе

Замена цепи ГРМ на Фольксваген Тигуан предусматривает демонтаж опоры, кронштейна опоры и шкива коленвала. Всё, что мешает – в сторону.

Кронштейн опоры двигателя, опора двигателя и шкив коленвала Фольксваген Тигуан пусть пока полежат в стороне
Кронштейн опоры двигателя, опора двигателя и шкив коленвала Фольксваген Тигуан пусть пока полежат в стороне

Снимаем крышки, замена цепи ГРМ на Фольксваген Тигуан приближается к экватору.

Снимаем крышки распредвалов ГБЦ в сторону, замена цепи ГРМ Фольксваген Тигуан приближается к экватору
Снимаем нижнюю и верхнюю крышки, замена цепи ГРМ Фольксваген Тигуан приближается к экватору

Теперь на очереди опора распредвалов Фольксваген Тигуан. Вооружаемся специнструментом, который так любят автомобили концерна VAG, и снимаем его. Так же в сторону отходит натяжитель цепи масляного насоса и болты. Болты работают на пределе текучести, открутил – выбросил, одноразовый метиз – нормальная тенденция для Фольксвагена.

Без специнструмента ремонт Фольксвагена не состоится
Без специнструмента ремонт Фольксвагена не состоится
Корпус привода ГРМ Фольксваген Тигуан ждёт очистки и обратной установки
Опора распредвалов Фольксваген Тигуан ждёт очистки и обратной установки

Вот такое зрелище видим сняв крышку привода ГРМ Фольксваген Тигуан.

Крышка привода ГРМ снята, теперь замена цепи ГРМ Фольксваген Тигуан
Крышка привода ГРМ снята, теперь замена цепи ГРМ Фольксваген Тигуан

Аккуратно отщёлкиваем успокоитель цепи ГРМ Фольксваген Тигуан, а затем снимаем саму цепь.

Замена цепи ГРМ Фольксваген Тигуан здесь и сейчас, старая цепь снята - новая на подходе
Замена цепи ГРМ Фольксваген Тигуан здесь и сейчас, старая цепь снята – новая на подходе

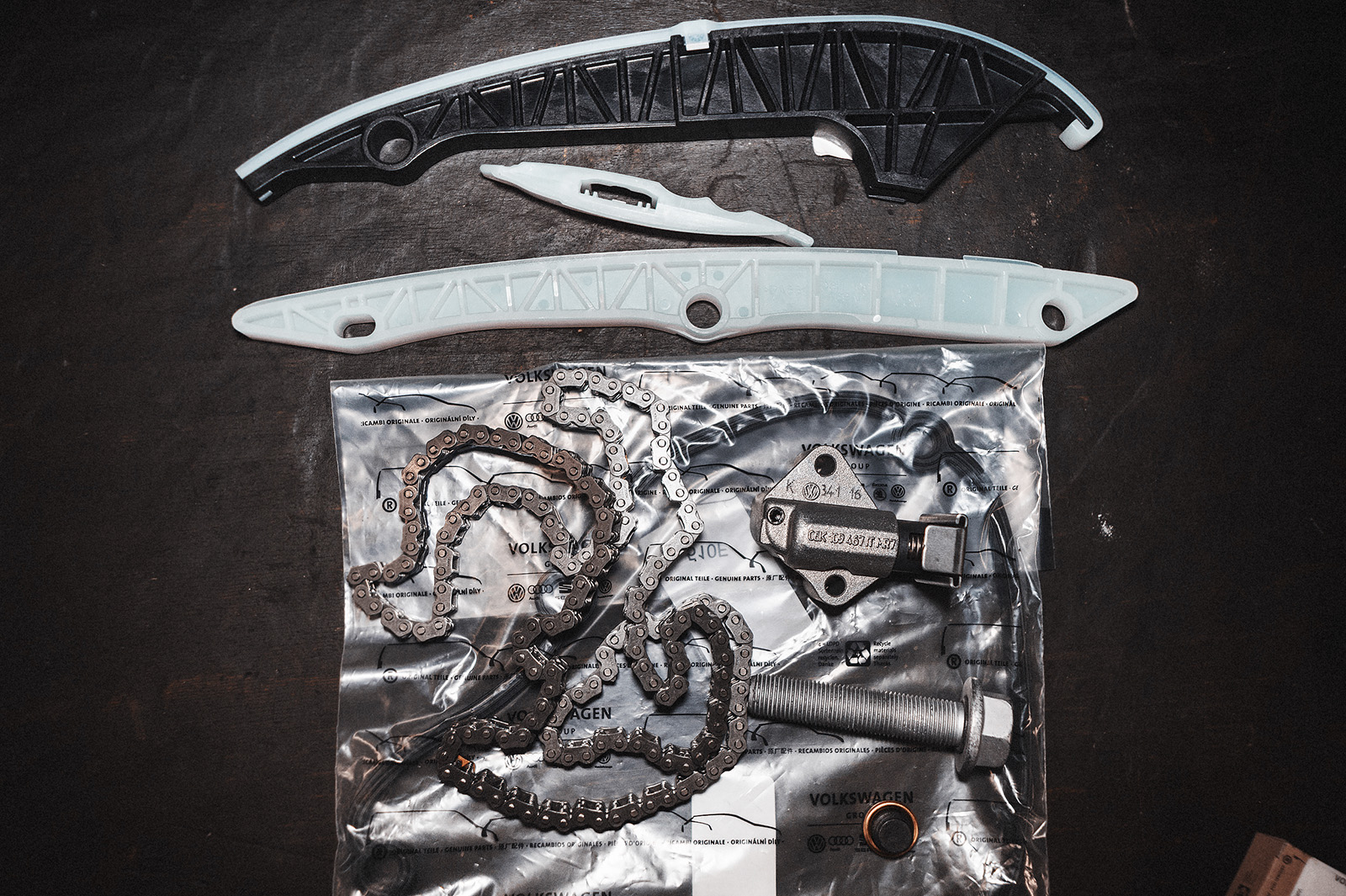

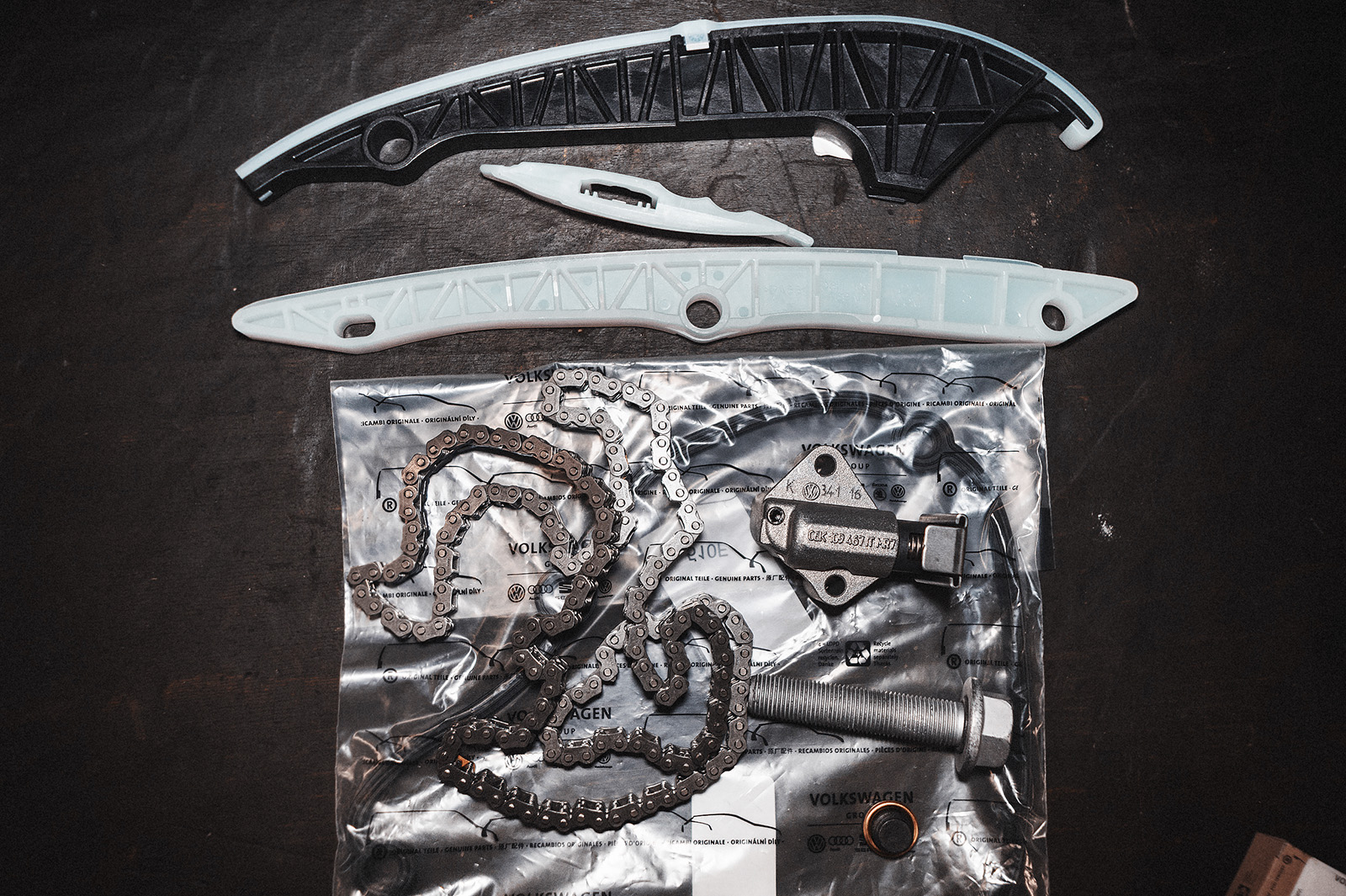

Вот такой комплект от концерна VAG ждёт нас. Владелец правильно сделал выбор в пользу оригинальных расходников. “Здоровье” двигателя нужно поддерживать, а не рисковать им.

Оригинальный комплект цепи, успокоителей, натяжителя и прочего от концерна VAG - это правильно
Оригинальный комплект цепи, успокоителей, натяжителя и прочего от концерна VAG – это правильно

Новая цепь ГРМ Фольксваген Тигуан по конструкции отличается от старой. Производитель изначально устанавливает цепь другой конфигурации. Во время эксплуатации автомобиля цепь “съедает” шестерни, если установить такую цепь, то шестерни будут продолжать “съедаться” в тех же местах. Поэтому умные и местами хитрые инженеры концерна VAG разработали цепь другой конфигурации, которая после замены будет вырабатывать шестерни с начала. Цепи разных конфигураций можно увидеть в статье “Цепь ГРМ Passat CC

Новая цепь ГРМ Фольксваген Тигуан отличается от старой конструкцией. Возможно так инженеры пытаются увеличить её ресурс
Новая цепь ГРМ Фольксваген Тигуан отличается от старой конструкцией.

Торжественный момент: замена цепи ГРМ на Фольксваген Тигуан состоялась. На цепи есть звенья-метки, совмещаем их с метками на звезде коленчатого вала, звезде распредвала выпускных клапанов и звезде регулятора фаз газораспределения.

Замена цепи ГРМ на Фольксваген Тигуан близится к концу. Совмещаем метки цепи с метками на звездах коленвала, распредвала и регулятора фаз газораспределения Фольксваген Тигуан
Замена цепи ГРМ на Фольксваген Тигуан близится к концу. Совмещаем метки цепи с метками на звездах коленвала, распредвала и регулятора фаз газораспределения Фольксваген Тигуан

Чтоб совместить все три метки, нужно использовать специнструмент, опыт, недюжинное терпение и спокойствие. Метки цепи ГРМ и звёзд совмещены, надеваем успокоитель.

Устанавливаем успокоитель на цепь ГПМ Фольксваген Тигуан
Устанавливаем успокоитель на цепь ГПМ Фольксваген Тигуан

Устанавливаем новый натяжитель цепи.

Новый натяжитель цепи ГРМ устанавливаем в положенное место
Новый натяжитель цепи ГРМ устанавливаем в положенное место

Возвращаем на место опору распредвалов Фольксваген Тигуан.

Возвращаем корпус привода ГРМ на место
Возвращаем корпус привода ГРМ на место

Болты затягиваем с требуемым усилием, всезнающая Эльза подсказывает требуемые моменты затяжки.

Динамометрический ключ наш друг
Динамометрический ключ наш друг

Замена цепи ГРМ на Фольксваген Тигуан практически завершена. Переходим к крышкам.

Крышки в ожидании чистки
Крышки в ожидании чистки

Очищаем привалочную поверхность крышек, наносим новый герметик, крышки готовы к возвращению в родные пенаты.

Очищаем крышки и наносим новый силикон на привалочные поверхности
Очищаем крышки и наносим новый герметик на привалочные поверхности

Прикручиваем крышки, возвращаем опору двигателя и её кронштейн на место, подключаем датчики, шланги, всё что было снято – на свои места.

Замена цепи ГРМ на Фольксваген Тигуан завершена
Замена цепи ГРМ на Фольксваген Тигуан завершена

Итого: замена цепи ГРМ на Фольксваген Тигуан заняла 7 часов 20 минут. Стоимость работ под ключ составила 31 200 руб.
